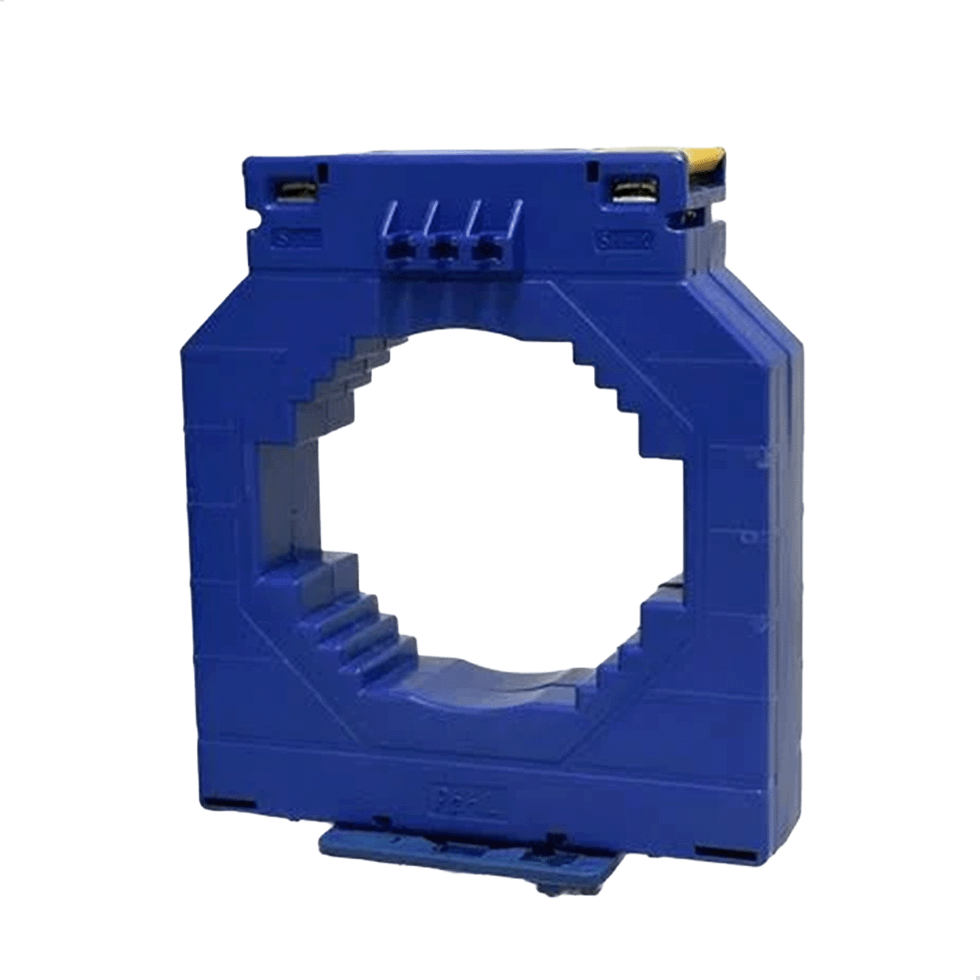

TRANSFORMADOR DE CORRENTE JANELA 800/5 - TC MES 60 800/5 JNG 13059

Transformador de Corrente Janela 800/5A TC MES 60 JNG 13059

Descrição:

O Transformador de Corrente (TC) Tipo Janela (Referência 13059) da JNG é um equipamento de medição robusto, desenvolvido para converter correntes elevadas de até 800A em uma saída padronizada de 5A. Integrante da série MES 60, este dispositivo é fundamental para o monitoramento de energia em sistemas de grande porte, permitindo que instrumentos como amperímetros e multimedidores processem sinais de alta intensidade de forma segura e precisa.

Seu design tipo Janela permite que o barramento de cobre ou o cabo de alimentação passe diretamente pelo centro do dispositivo, facilitando a instalação em painéis elétricos já montados ou em novas infraestruturas de baixa tensão. Fabricado com materiais de alta isolação e núcleo magnético de excelente desempenho, o TC MES 60 800/5 garante estabilidade nas leituras e proteção para o circuito de medição.

Características Técnicas:

Tipo: Transformador de Corrente (TC) - Série MES

Modelo: Janela (Passante)

Relação de Corrente: 800/5A

Abertura da Janela: 6,0 cm (60 mm)

Classe de Precisão: 1,0%

Carga (Potência): 10VA

Tensão Máxima de Isolação: 0,72kV (720V)

Frequência de Operação: 50/60 Hz

Material: Termoplástico de alta resistência (Retardante de chamas)

EAN: 7898488030236

Referência: 13059

Fabricante: JNG

Aplicação:

Medição em entradas de energia de alta demanda e Quadros Gerais de Distribuição (QGBT).

Sistemas de rateio de energia em condomínios comerciais e industriais.

Monitoramento de grandes motores e geradores.

Integração com controladores de fator de potência para bancos de capacitores.

Benefícios:

Alta Capacidade de Carga: Relação de 800/5A ideal para ramais principais de distribuição.

Praticidade de Montagem: A abertura de 6,0 cm comporta barramentos largos ou cabos de grande seção sem necessidade de cortes.

Segurança Dielétrica: Isola galvanicamente o circuito de potência do circuito de instrumentação.

Padronização: Compatível com a maioria dos instrumentos de medição digital e analógica do mercado.

Conteúdo da Embalagem:

1 Transformador de Corrente 800/5A.

Suportes para fixação.
