TRANSFORMADOR DE CORRENTE JANELA 500/5 - TC MES 60 500/5 JNG 13056

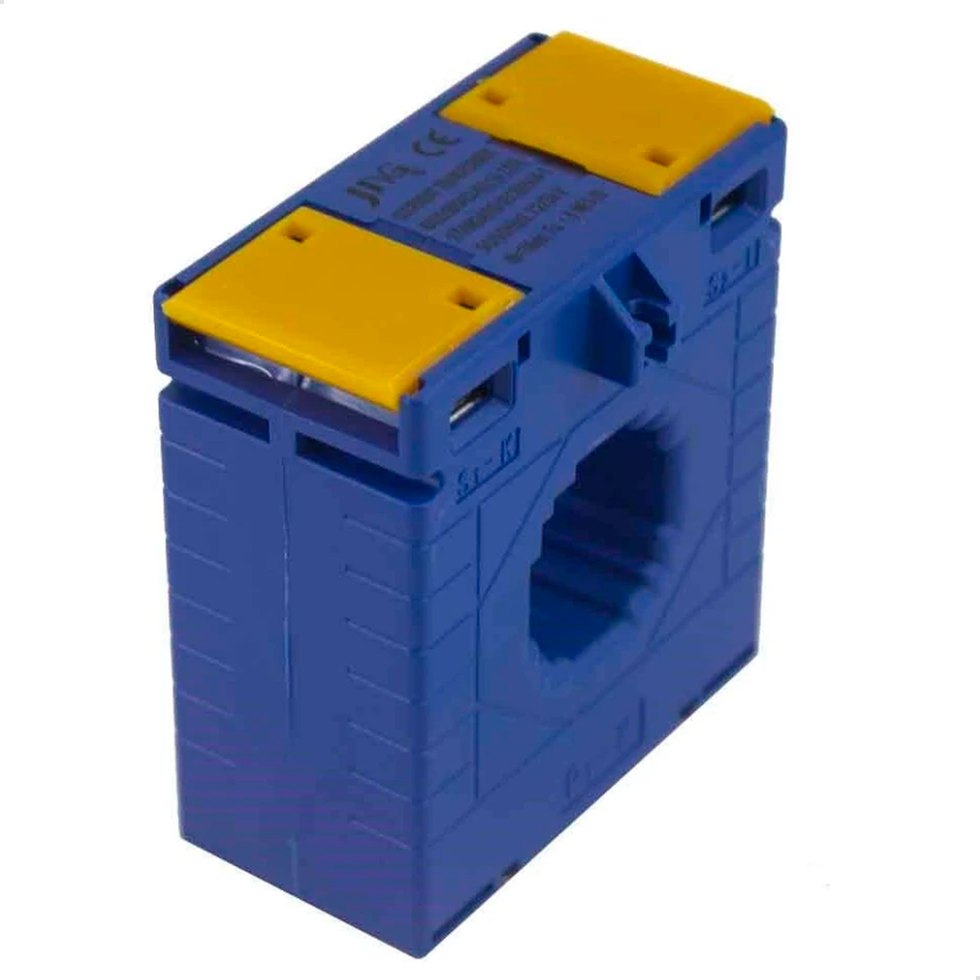

Transformador de Corrente Janela 500/5A TC MES 60 JNG 13056

Descrição:

O Transformador de Corrente (TC) Tipo Janela (Referência 13056) da JNG é um dispositivo de alta eficiência projetado para sistemas de medição e proteção em instalações elétricas de baixa tensão. Este modelo da série MES 60 possui uma relação de transformação de 500/5A, permitindo converter correntes primárias de até 500A em uma saída secundária de 5A, facilitando a leitura por instrumentos de medição e o monitoramento de grandes cargas elétricas.

Com uma abertura de janela ampla, este TC é ideal para ser instalado diretamente sobre barramentos de cobre ou cabos de grande bitola, eliminando a necessidade de seccionar o condutor. Sua construção em núcleo de alta permeabilidade e carcaça termoplástica isolante garante uma excelente classe de precisão e segurança contra contatos acidentais, sendo uma peça fundamental para o gerenciamento de energia em painéis industriais e comerciais.

Características Técnicas:

Tipo: Transformador de Corrente (TC) - Série MES

Modelo: Janela (Passante)

Relação de Corrente: 500/5A

Abertura da Janela: 6,0 cm (60 mm)

Classe de Precisão: 1,0%

Carga (Potência): 5VA a 10VA (conforme especificação da carga)

Tensão Máxima de Isolação: 0,72kV (720V)

Frequência: 50/60 Hz

Material da Carcaça: Termoplástico retardante de chamas

EAN: 7898488030205

Referência: 13056

Fabricante: JNG

Aplicação:

Medição de corrente em Quadros Gerais de Baixa Tensão (QGBT).

Alimentação de medidores de energia e controladores de fator de potência.

Monitoramento de carga em barramentos industriais de alta amperagem.

Uso em conjunto com relés de proteção contra sobrecarga em sistemas de força.

Benefícios:

Capacidade de Medição Elevada: Suporta correntes de até 500A, atendendo a demandas de grandes entradas de energia.

Janela Ampliada: A abertura de 6,0 cm permite a passagem de múltiplos cabos ou barramentos de maior dimensão.

Montagem Versátil: Acompanha acessórios que permitem a fixação tanto em trilho DIN quanto em superfícies planas (fundo de painel).

Confiabilidade: Classe 1.0 de precisão, essencial para faturamentos internos ou monitoramento técnico rigoroso.

Conteúdo da Embalagem:

1 Transformador de Corrente 500/5A.

Kit de acessórios para fixação.
