TRANSFORMADOR DE CORRENTE JANELA 50/5 - TC MES 30 50/5 JNG 13047

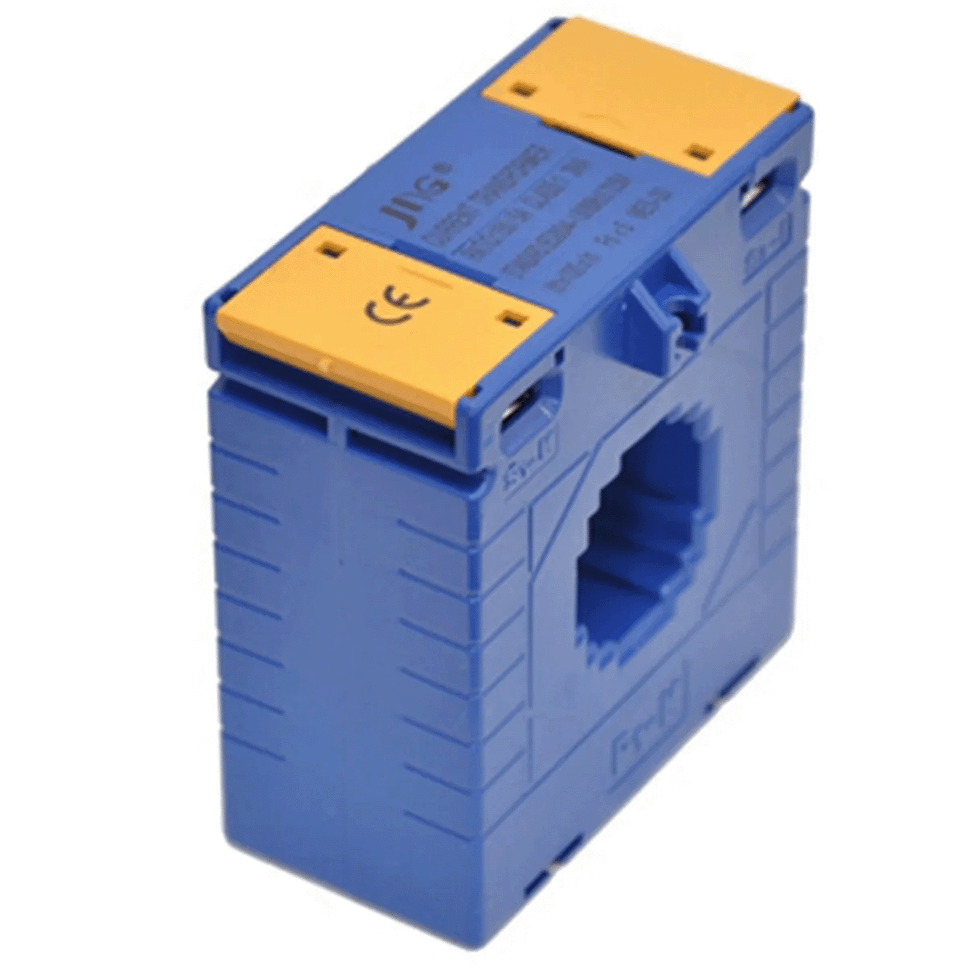

Transformador de Corrente Janela 50/5A TC MES 30 JNG 13047

Descrição:

O Transformador de Corrente (TC) Tipo Janela (Referência 13047) da JNG é um componente de alta precisão para sistemas de medição e monitoramento elétrico. Sua função principal é reduzir correntes elevadas para valores menores e padronizados, permitindo a leitura segura por amperímetros, medidores de energia e relés de proteção. Este modelo possui uma relação de transformação de 50/5A, o que significa que ele converte uma corrente primária de até 50A em uma corrente secundária proporcional de 0 a 5A.

Com o design tipo Janela (Série MES 30), ele permite a instalação direta sobre o cabo ou barramento sem a necessidade de interrupção física do condutor primário, agilizando a montagem em painéis. Fabricado com núcleo de aço silício de alta qualidade e carcaça em material termoplástico isolante, o TC MES 30 garante leituras confiáveis e segurança operacional para instalações de baixa tensão.

Características Técnicas:

Tipo: Transformador de Corrente (TC) - Série MES

Modelo: Janela (Passante)

Relação de Corrente: 50/5A

Diâmetro da Janela (Abertura): 3,0 cm (30 mm)

Classe de Precisão: 1,0%

Carga (Potência): 1,5VA a 3,75VA (dependendo da aplicação)

Tensão Máxima de Operação: 0,72kV (720V)

Frequência: 50/60 Hz

Material: Termoplástico retardante de chamas

EAN: 7898488030113

Referência: 13047

Fabricante: JNG

Aplicação:

Medição de corrente em quadros de distribuição e centros de controle de motores (CCM).

Monitoramento de carga para sistemas de gestão de energia.

Alimentação de sinais para amperímetros analógicos ou digitais.

Integração em sistemas de automação para controle de consumo.

Benefícios:

Instalação Facilitada: O modelo janela dispensa o corte do barramento ou cabo principal.

Compacto: Ocupa pouco espaço no painel, sendo ideal para retrofits e atualizações de sistemas elétricos.

Segurança: Isola o circuito de medição da alta corrente do circuito de potência.

Alta Confiabilidade: Classe de precisão 1.0, garantindo que os dados monitorados sejam fiéis à realidade da carga.

Conteúdo da Embalagem:

1 Transformador de Corrente 50/5A.

Acessórios para fixação em trilho DIN ou fundo de painel.
