TRANSFORMADOR DE CORRENTE JANELA 100/5 - TC MES 30 100/5 JNG 13048

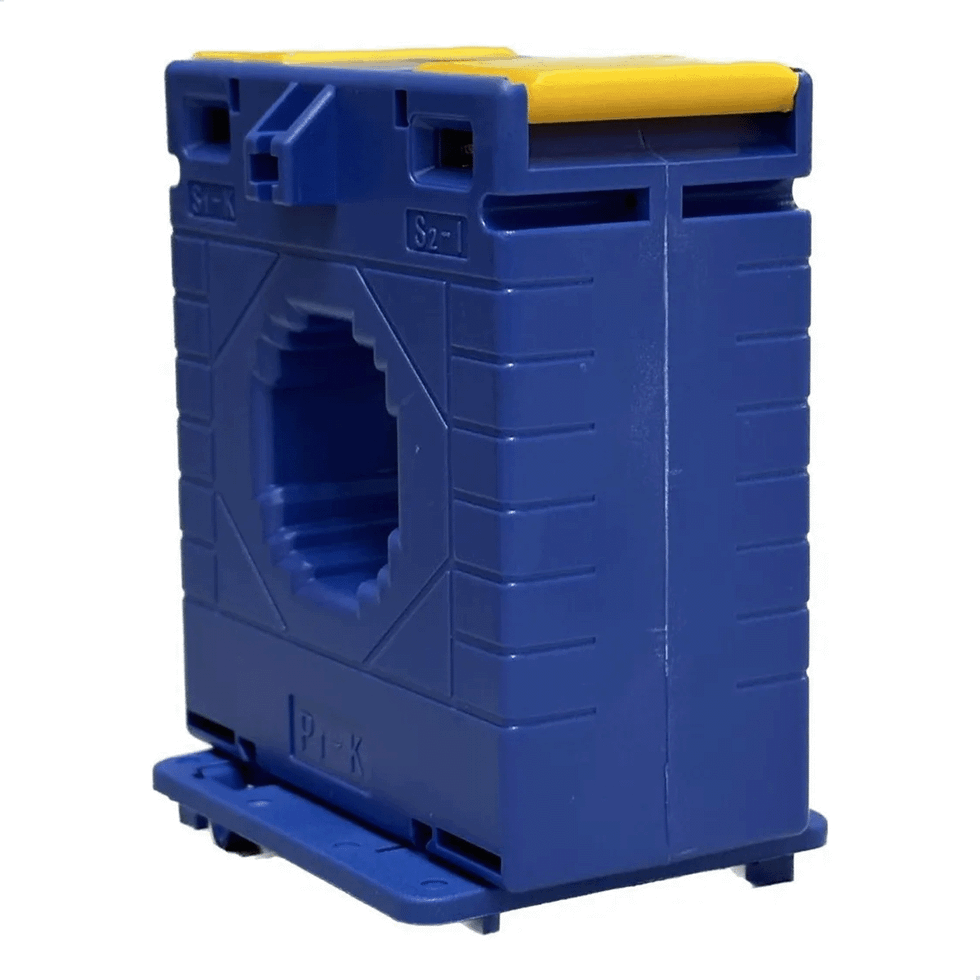

Transformador de Corrente Janela 100/5A TC MES 30 JNG 13048

Descrição:

O Transformador de Corrente (TC) Tipo Janela (Referência 13048) da JNG é um dispositivo de medição essencial para converter correntes elevadas em sinais reduzidos e seguros para instrumentação. Com uma relação de transformação de 100/5A, este componente reduz uma corrente primária de até 100A para uma saída secundária de 5A, permitindo o monitoramento preciso através de amperímetros, medidores de energia e relés.

Pertencente à série MES 30, seu design tipo janela permite que o condutor (cabo ou barramento) passe pelo centro do dispositivo, eliminando a necessidade de seccionar a fiação e facilitando a instalação em painéis elétricos novos ou já existentes. Construído em carcaça termoplástica de alta resistência, o TC garante segurança e durabilidade para aplicações em baixa tensão.

Características Técnicas:

Tipo: Transformador de Corrente (TC) - Série MES

Modelo: Janela (Passante)

Relação de Corrente: 100/5A

Abertura da Janela (Diâmetro): 3,0 cm (30 mm)

Classe de Precisão: 1,0%

Carga (Potência): 2,5VA a 3,75VA

Tensão Máxima de Isolação: 0,72kV (720V)

Frequência de Operação: 50/60 Hz

Material: Termoplástico retardante de chamas

EAN: 7898488030120

Referência: 13048

Fabricante: JNG

Aplicação:

Medição de corrente em quadros de distribuição comercial e industrial.

Alimentação de sinais para amperímetros analógicos ou digitais de painel.

Monitoramento de consumo em circuitos de iluminação e força.

Sistemas de automação que exigem leitura de carga de até 100A.

Benefícios:

Fácil Instalação: O sistema passante agiliza a montagem e evita perdas de conexão por emendas no cabo principal.

Segurança: Isolação total entre o circuito de potência e os instrumentos de medição.

Tamanho Compacto: Ideal para quadros com espaço reduzido no trilho DIN ou placa de montagem.

Confiabilidade: Alta precisão (Classe 1.0) para leituras técnicas fiéis à carga real.

Conteúdo da Embalagem:

1 Transformador de Corrente 100/5A.

Acessórios para fixação (Trilho DIN ou fundo de painel).
