TE VERTICAL DE DESCIDA LATERAL U 200 X 100 PERFIL LIDER 2421

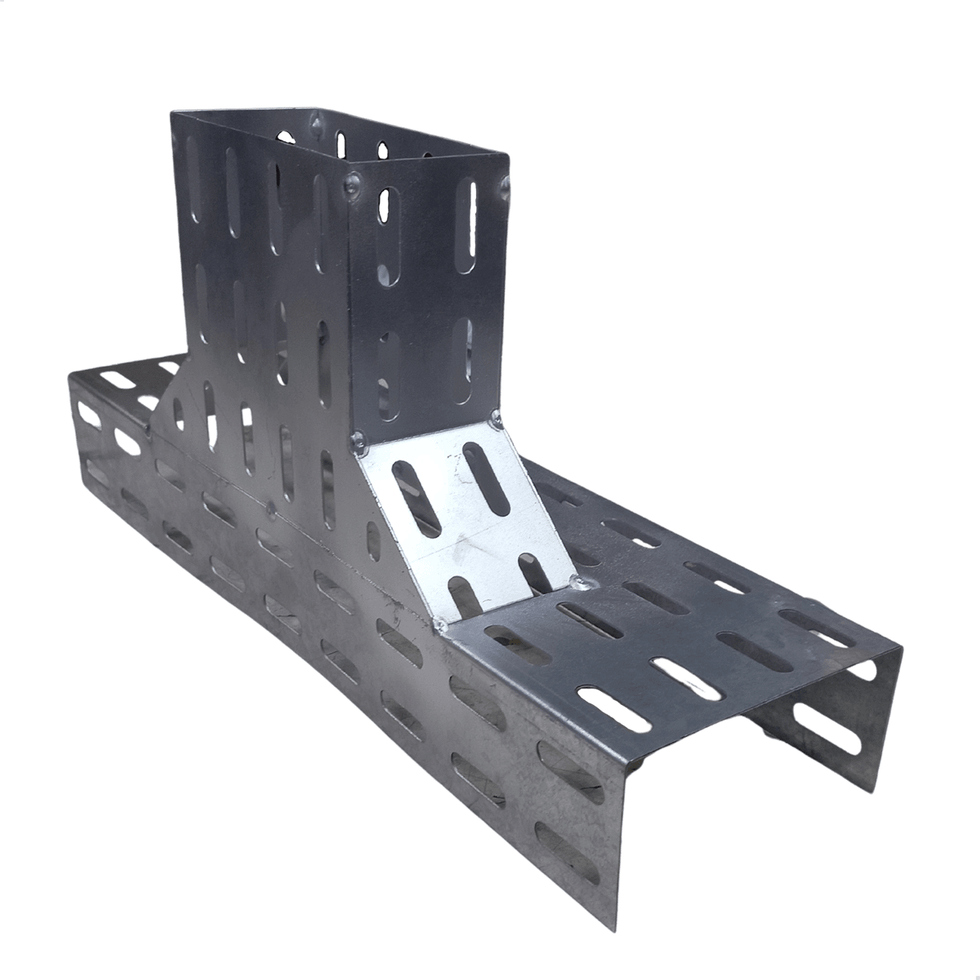

Tê Vertical de Descida Lateral para Eletrocalha 200mm x 100mm Maxtil 2421

Descrição

O Tê Vertical de Descida Lateral Maxtil (Referência 2421) permite que uma linha de eletrocalhas que corre horizontalmente (geralmente fixada em paredes ou suportes laterais) crie uma derivação para baixo.

Diferente do tê vertical comum, o modelo lateral é projetado para que a "boca" da derivação acompanhe o alinhamento da aba de 100 mm da calha principal. Com 200 mm de largura, esta peça oferece um espaço generoso para a passagem de grandes feixes de cabos de potência ou dados, garantindo que o raio de curvatura dos condutores seja respeitado na descida.

Características Técnicas

Tipo: Tê Vertical de Descida Lateral (Modelo U)

Largura: 200 mm (20 cm)

Altura da Aba: 100 mm (10 cm)

Material: Aço Carbono

Acabamento: Galvanizado Eletrolítico ou Pré-Galvanizado

Compatibilidade: Eletrocalhas de 200 x 100 mm

Referência/Modelo: 2421 / Código 5061

Fabricante: Maxtil

Aplicação

Descida para Máquinas e Painéis: Ideal para derivar cabos de uma linha principal que corre no alto de uma parede diretamente para um painel elétrico no chão.

Infraestrutura Industrial: Utilizado em galpões onde a organização visual e a proteção mecânica de cabos pesados são prioritárias.

Dica de Instalação:

Devido ao tamanho (200x100) e ao peso dos cabos que esta peça suporta, é recomendável instalar um suporte tipo Mão Francesa logo abaixo da derivação para evitar que o esforço mecânico sobrecarregue as talas de junção.

Utilize 03 Talas de Junção (específicas para aba 100) e parafusos Cabeça Lentilha 1/4 x 1/2 com a cabeça voltada para o interior da calha.

Conteúdo da Embalagem

01 Peça de Tê Vertical de Descida Lateral 200x100
