TE HORIZONTAL 90 U 200 X 100 PERFIL LIDER 194

Tê Horizontal 90° para Eletrocalha 200mm x 100mm Maxtil 194

Descrição

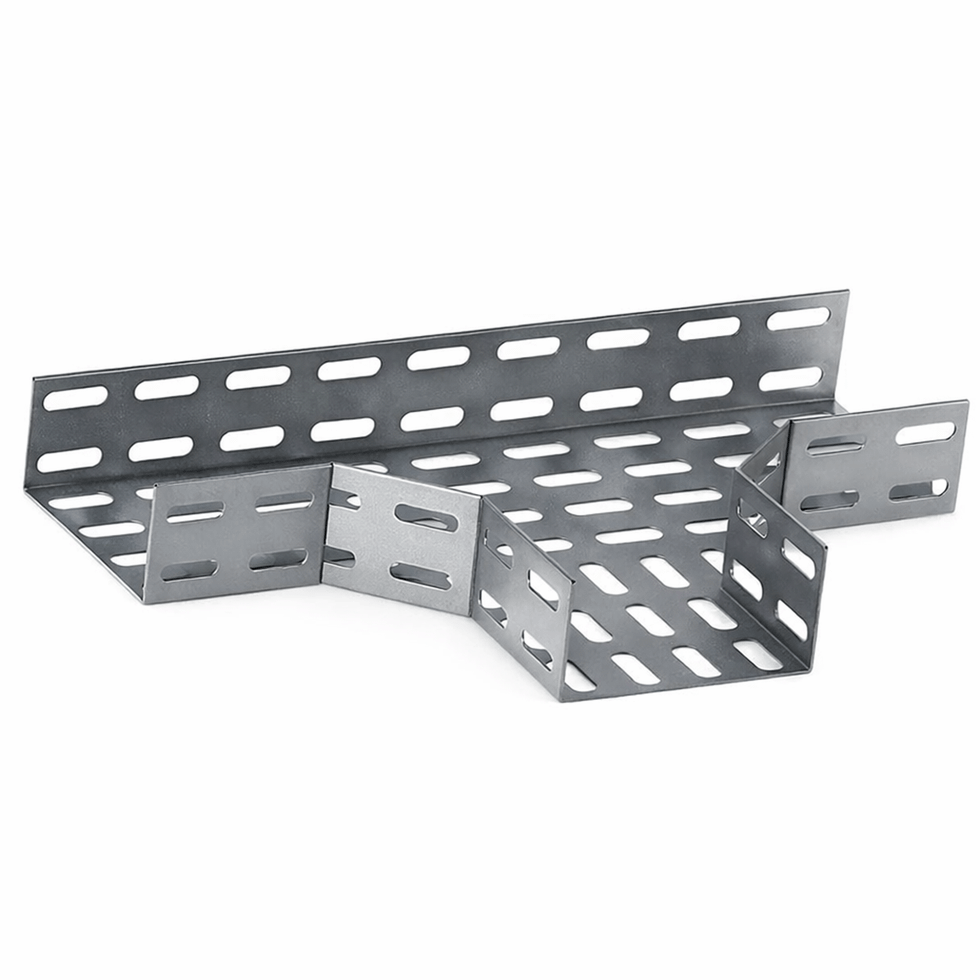

O Tê Horizontal Maxtil (Referência 194) é uma peça em formato de "T" que permite a intersecção de três vias de eletrocalhas no mesmo plano horizontal. Fabricado em aço carbono com tratamento galvânico, ele oferece robustez estrutural para suportar o peso de cabos de potência (energia) e lógica em grandes infraestruturas industriais.

Com a altura de 100 mm (10 cm), este Tê é particularmente útil em instalações onde a taxa de ocupação da calha é alta, permitindo que a derivação de 90° seja feita sem estrangular o feixe de cabos, mantendo o raio de curvatura necessário para evitar aquecimento ou perda de sinal.

Características Técnicas

Tipo: Tê Horizontal 90° (Modelo U)

Largura: 200 mm (20 cm)

Altura da Aba: 100 mm (10 cm)

Material: Aço Carbono

Acabamento: Galvanizado Eletrolítico ou Pré-Galvanizado

Compatibilidade: Eletrocalhas de 200 x 100 mm

Referência/Modelo: 194 / Código 5068

Fabricante: Maxtil

Aplicação

Centros de Medição e Data Centers: Distribuição de grandes chicotes de cabos para diferentes setores.

Áreas Industriais: Passagem de cabos blindados e de alimentação de máquinas pesadas.

Dica de Instalação: Devido às dimensões (200x100), esta peça é pesada. Recomenda-se instalar um suporte (mão francesa ou pendural) próximo a cada uma das três saídas do Tê para evitar que o peso dos cabos force a junção e cause selagem (envergadura) na estrutura.

Fixação: Utilize 03 Talas de Junção (específicas para aba 100) e o conjunto de parafusos Cabeça Lentilha 1/4 x 1/2 com porca e arruela.

Conteúdo da Embalagem

01 Peça de Tê Horizontal 90° 200x100
