SUSPENSAO VERTICAL 300 X 100 PERFIL LIDER 59789

Suspensão Vertical para Eletrocalha 300mm x 100mm Maxtil 59789

Descrição

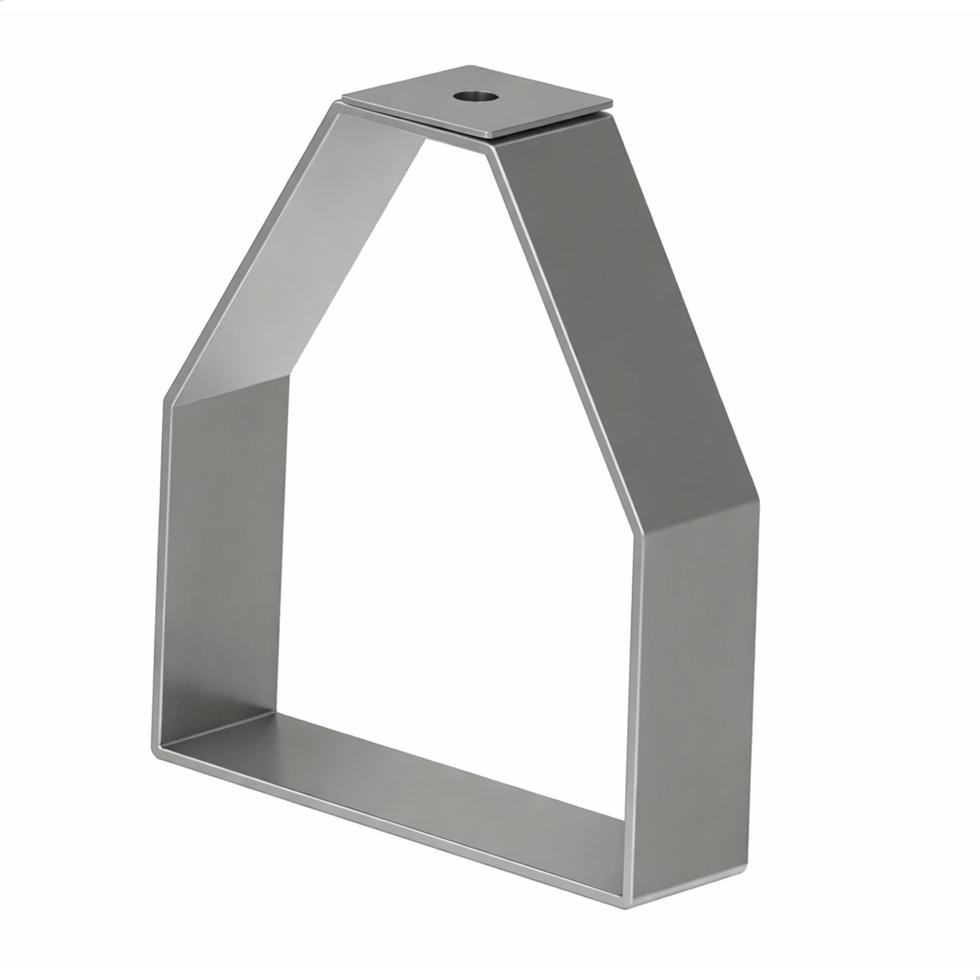

A Suspensão Vertical Maxtil (Referência 59789) é uma peça técnica robusta em formato "U", projetada para ancorar e direcionar o trecho da eletrocalha que muda do plano horizontal para o vertical. Fabricada em aço galvanizado com abas de 100 mm, ela oferece a profundidade necessária para acomodar cabos de bitolas maiores (como cabos de potência de 95mm² ou superiores) sem estrangulamentos.

Em sistemas de 300 mm, o peso da fiação em trechos verticais é considerável. Esta suspensão atua como o ponto de reforço na curva de descida, evitando que a calha sofra deformações por tração ou que as emendas se soltem sob carga.

Características Técnicas

Tipo: Suspensão Vertical (Modelo U)

Largura: 300 mm (30 cm)

Altura da Aba: 100 mm (10 cm)

Material: Aço Carbono

Acabamento: Galvanizado Eletrolítico ou Pré-Galvanizado

Compatibilidade: Eletrocalhas de 300 x 100 mm

Referência/Modelo: 59789 / Código 5080

Fabricante: Maxtil

Aplicação

Descidas de Shafts: Transição de barramentos e cabos vindos do teto para descidas em paredes de salas técnicas ou prumadas de prédios.

Alimentação de Painéis de Grande Porte: Suporte para a descida de cabos que alimentam QDCs (Quadros de Distribuição de Circuitos) industriais.

Dica de Instalação:

Devido à largura de 300 mm, utilize Talas de Junção reforçadas e certifique-se de que o suporte (mão francesa ou suporte de suspensão) esteja fixado com Chumbadores CBA 3/8" para aguentar o peso estático.

Organização: Em descidas de 300x100, é altamente recomendável o uso de Abraçadeiras de Nylon (Enforca-gato) ou Cunhas de Fixação a cada 50 cm para evitar que os cabos "escorreguem" e se acumulem na base da curva vertical.

Conteúdo da Embalagem

01 Peça de Suspensão Vertical 300x100
