SAIDA HORIZONTAL PARA ELETRODUTO 2" PERFIL LIDER 776

Saída Horizontal para Eletroduto 2" Maxtil 776

Descrição

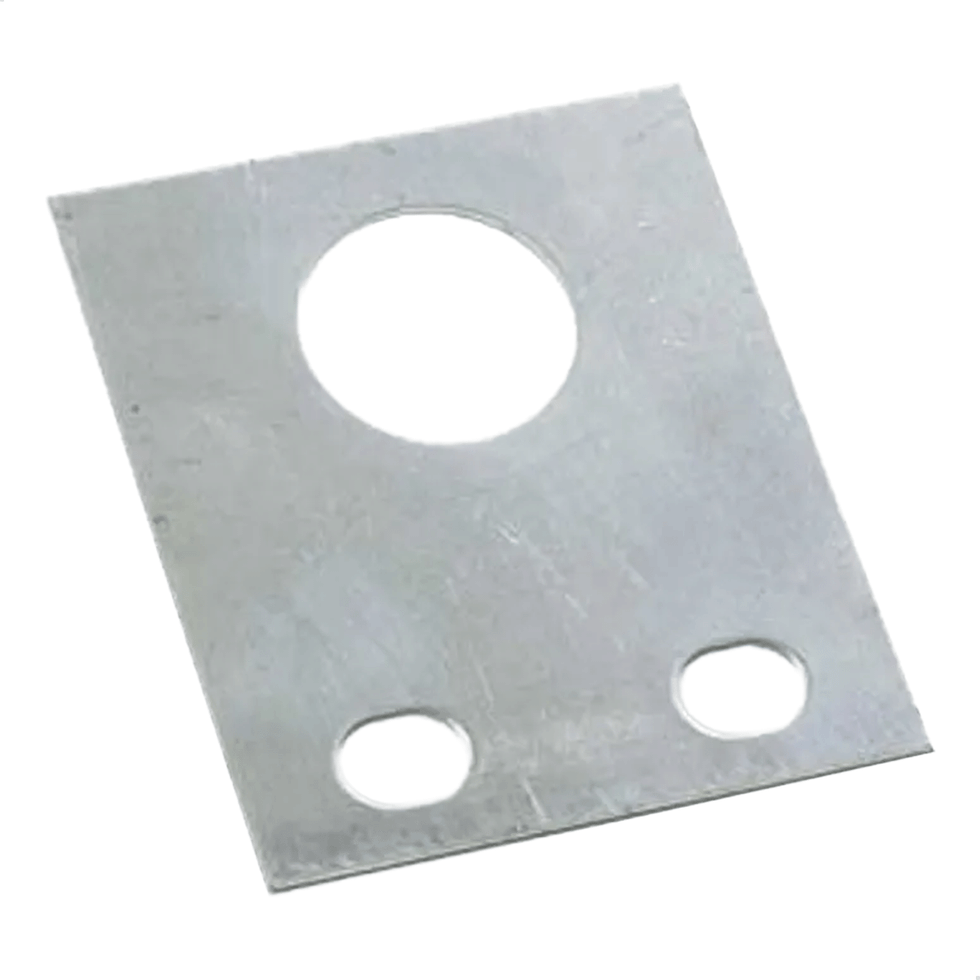

A Saída Horizontal Maxtil (Referência 776) é um acessório robusto fabricado em aço galvanizado. Diferente da saída vertical (que sai pelo fundo), o modelo horizontal é fixado na aba lateral da eletrocalha.

Com uma bitola de 2", ela é projetada para acomodar cabos de potência ou múltiplos cabos de rede em instalações industriais e galpões. Sua estrutura garante que os cabos façam a transição da calha para o eletroduto sem sofrer danos por atrito com as bordas da chapa metálica, mantendo o raio de curvatura necessário.

Características Técnicas

Tipo: Saída Horizontal (Bolsa de Derivação Lateral)

Bitola de Saída: 2" (Polegadas)

Material: Aço Carbono

Acabamento: Galvanizado Eletrolítico ou Pré-Galvanizado

Referência/Modelo: 776 / Código 5114

Fabricante: Maxtil

Aplicação

Derivações de Grande Porte: Saída de cabos para alimentação de quadros de distribuição (QGBT) ou motores de alta potência.

Transição para Eletrodutos Rígidos: Conexão de eletrodutos galvanizados que correm paralelos à laje ou parede.

Dica de Instalação:

Furação: Exige um furo de aproximadamente 60 mm na lateral da calha (recomenda-se o uso de serra copo bimetálica).

Fixação: A peça é aparafusada na aba da eletrocalha. Utilize parafusos Cabeça Lentilha para que a parte interna da calha fique lisa.

Vedação/Trava: Para garantir a rigidez do eletroduto de 2", utilize uma Bucha e Arruela de Alumínio ou Ferro Galvanizado de 2" para travar o tubo na saída.

Conteúdo da Embalagem

01 Unidade de Saída Horizontal 2"
