RELE SRT FRAME 25 50/60HZ 4-6A STECK SRT256

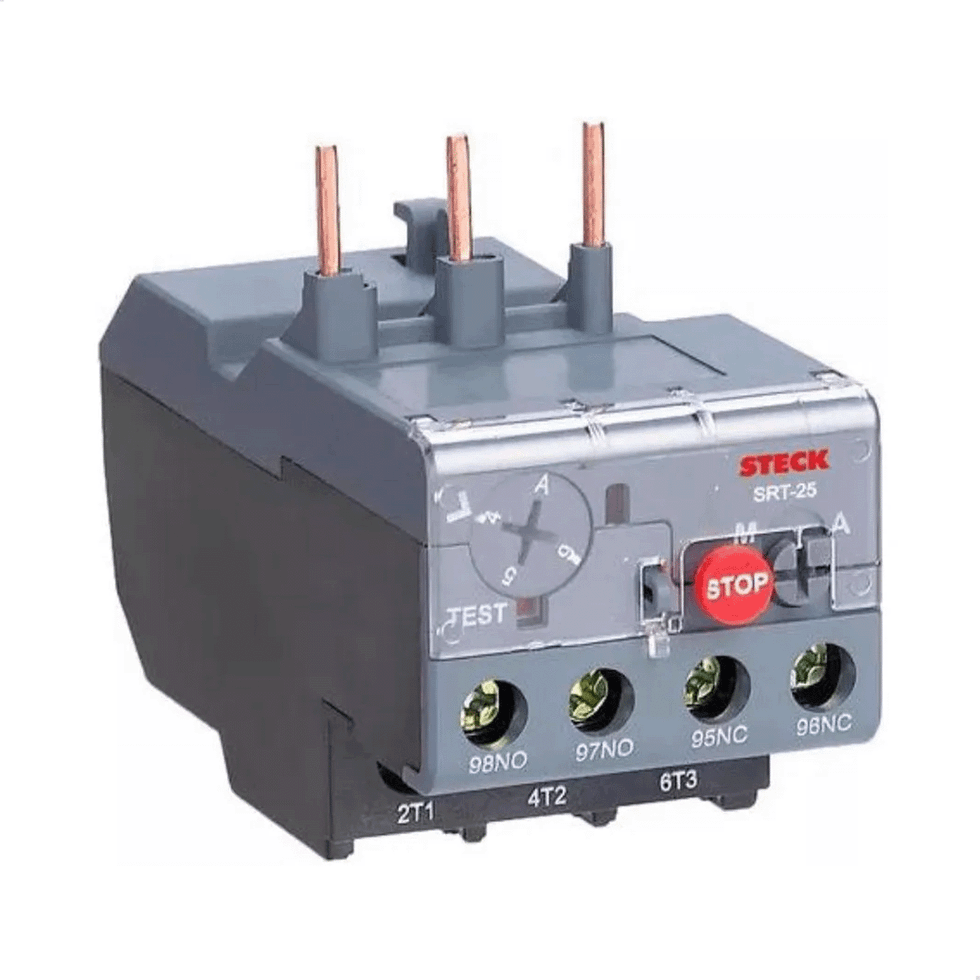

Relé Térmico de Sobrecarga SRT Frame 25 4-6A Steck SRT256

Descrição:

O Relé de Sobrecarga Térmico (Referência SRT256) da linha SRT da Steck é um dispositivo de proteção de alta precisão, essencial para garantir a integridade de motores elétricos. Sua função principal é monitorar a corrente que flui para o motor e interromper o circuito de comando caso a corrente exceda o limite ajustado por um período prolongado, protegendo o enrolamento contra queimas por sobrecarga ou falta de fase.

Este modelo pertence ao Frame 25 e apresenta uma faixa de ajuste de 4A a 6A, sendo ideal para motores de pequena potência. Ele é projetado para acoplamento direto aos contatores da linha Steck (como a linha SK1), o que otimiza o espaço dentro do painel elétrico. O relé conta com compensação de temperatura ambiente e botões de reset manual/automático, além de um indicador visual de disparo que facilita o diagnóstico de falhas no sistema.

Características Técnicas:

Faixa de Ajuste de Corrente: 4-6A

Frequência: 50/60 Hz

Número de Polos: 3 (Tripolar)

Contatos Auxiliares: 1NA + 1NF (para sinalização e intertravamento)

Classe de Disparo: 10A

Tensão Nominal de Isolação ($U_i$): 690V

Tipo de Montagem: Direta em contator

Função de Teste: Sim, botão frontal para simulação de disparo

EAN: 7893401257493

Referência: SRT256

Fabricante: Steck

Aplicação:

Proteção térmica de motores trifásicos em sistemas de ventilação, pequenas bombas e transportadores.

Quadros de comando para automação industrial e comercial.

Proteção contra sobreaquecimento decorrente de sobrecarga mecânica no eixo do motor.

Prevenção de danos por operação em regimes de partida severos ou falta de fase na rede.

Benefícios:

Ajuste Customizado: Permite refinar a proteção de acordo com a placa de identificação do motor.

Compacto e Eficiente: Montagem integrada que reduz o tempo de fiação e o volume do conjunto.

Confiabilidade: Disparo bimetálico sensível que garante atuação rápida em condições anormais.

Sinalização Integrada: Contatos auxiliares que permitem desligar o comando e acionar um alerta luminoso simultaneamente.

Conteúdo da Embalagem:

1 Relé de Sobrecarga Térmico 4-6A.
