CURVA VERTICAL EXTERNA 90 U 300 X 100 PERFIL LIDER 42516

Curva Vertical Externa 90° Tipo U 300x100mm Maxtil 42516

Descrição

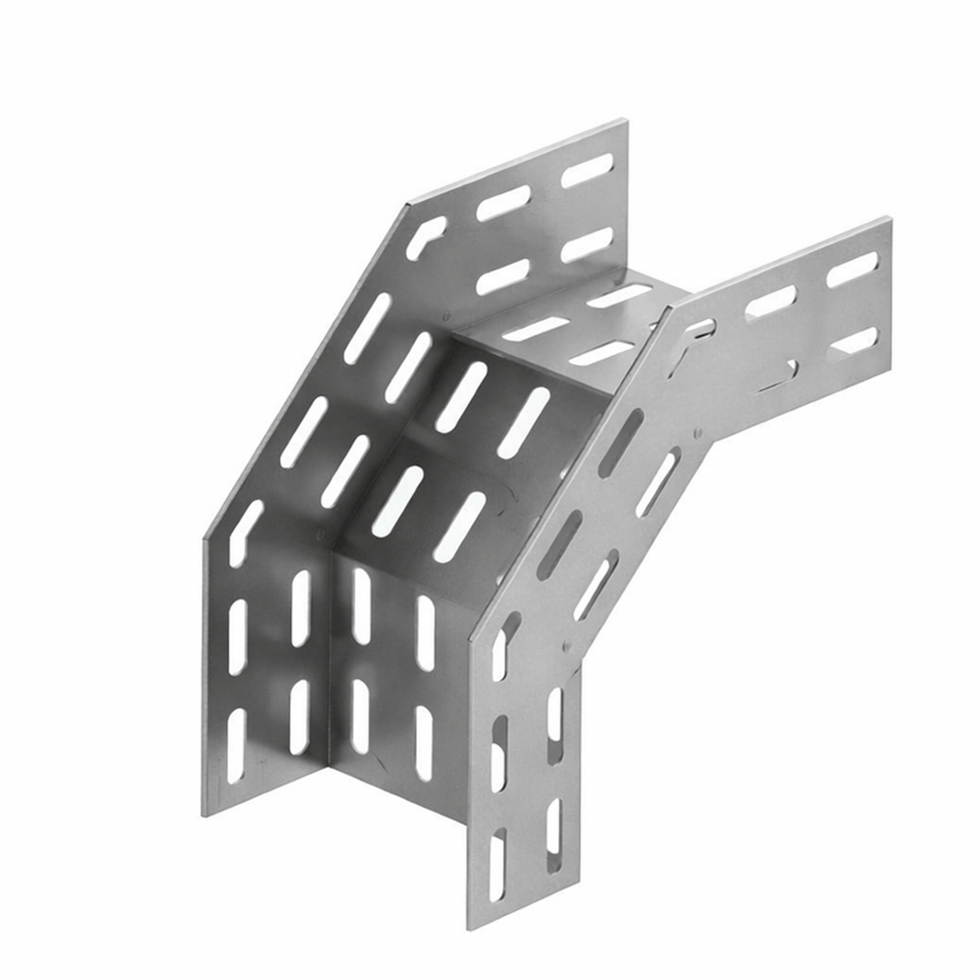

A Curva Vertical Externa Maxtil (Modelo 5234) é um acessório robusto para eletrocalhas do tipo "U". Com uma base de 300 mm e abas de 100 mm, esta peça é ideal para projetos que movimentam um volume significativo de cabos de potência ou dados. Ela realiza um desvio de 90 graus para o lado externo da estrutura.

Fabricada em chapa de aço com acabamento galvanizado, a peça garante a continuidade da proteção mecânica e do aterramento em todo o percurso. Seu raio de curvatura é projetado para evitar o estresse mecânico nos cabos, garantindo que a isolação não sofra danos durante a instalação ou operação.

Características Técnicas

Tipo: Curva Vertical Externa 90°

Formato: Perfil em "U" (Eletrocalha)

Dimensões: 300 mm (base/largura) x 100 mm (aba/altura)

Material: Chapa de Aço Carbono

Acabamento: Galvanizado (Eletrolítico ou a Fogo)

Ângulo: 90 Graus

Referência/Modelo: 5234 / Código Auxiliar 42516

Fabricante: Maxtil

Aplicação

Infraestrutura de Grande Porte: Utilizada em galpões logísticos, data centers e indústrias.

Transição de Prumadas: Permite que a eletrocalha que corre pelo teto desça pela parede para alimentar quadros de distribuição (QGBT).

Instalação: A união com a eletrocalha reta deve ser feita utilizando talas de junção e parafusos lentilha com porca serrilhada (vendidos separadamente).

Dica de Engenharia: Devido à largura de 300 mm e altura de 100 mm, o peso dos cabos nesta curva será considerável. Certifique-se de que os suportes de fixação (mão francesa ou pendurais) estejam posicionados próximos à curva para evitar deformações na estrutura.

Conteúdo da Embalagem

01 Curva Vertical Externa 90° 300x100 Maxtil
