CURVA VERTICAL EXTERNA 90 U 150 X 50 PERFIL LIDER 114

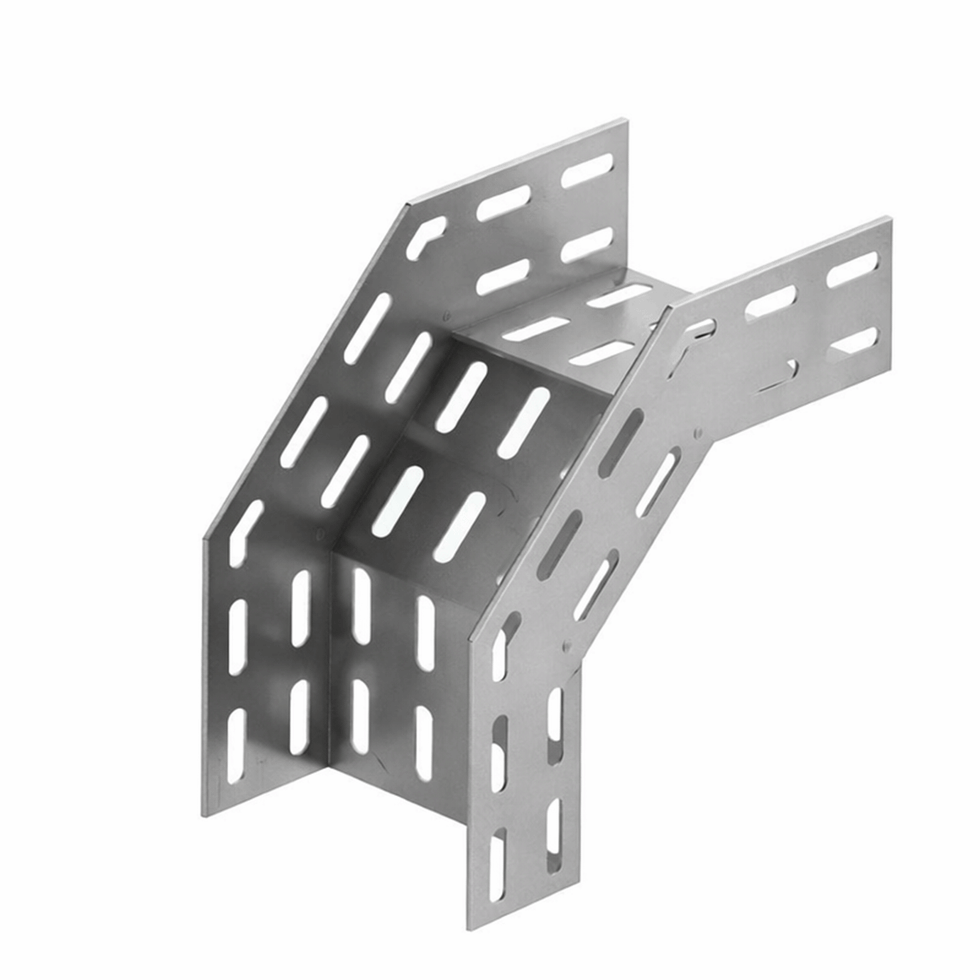

Curva Vertical Externa 90° Tipo U 150x50mm Maxtil 114

Descrição

A Curva Vertical Externa Maxtil é um acessório para eletrocalhas do tipo "U" (perfilado aberto). Ela é projetada para realizar desvios de 90 graus para o lado externo da estrutura. É a peça ideal para quando a eletrocalha está percorrendo o teto e precisa descer por uma parede ou coluna para alimentar quadros de energia ou máquinas.

Fabricada em chapa de aço carbono com acabamento galvanizado, possui 150 mm de base e 50 mm de aba, oferecendo uma excelente área útil para a passagem de fios e cabos de média densidade. Seu design garante a continuidade da proteção mecânica e do aterramento em todo o percurso da instalação elétrica.

Características Técnicas

Tipo: Curva Vertical Externa 90°

Formato: Perfil em "U" (Eletrocalha)

Dimensões: 150 mm (largura/base) x 50 mm (altura/aba)

Material: Chapa de Aço Carbono

Acabamento: Galvanizado (Eletrolítico ou a Fogo)

Ângulo: 90 Graus

Referência/Modelo: 5236 / Código Auxiliar 114

Fabricante: Maxtil

Aplicação

Infraestrutura Elétrica e de Dados: Mudança de plano em trajetos de eletrocalhas em galpões, escritórios e áreas industriais.

Transição de Prumadas: Facilita a descida de cabos do teto para painéis elétricos.

Montagem: Deve ser conectada ao trecho reto da eletrocalha utilizando talas de junção e parafusos lentilha (vendidos separadamente).

Dica de Instalação: Ao planejar a curva, certifique-se de que os cabos internos tenham espaço suficiente para não ficarem estrangulados. O raio de curvatura da peça Maxtil é dimensionado para proteger a integridade da isolação dos cabos.

Conteúdo da Embalagem

01 Curva Vertical Externa 90° 150x50 Maxtil
