CURVA VERTICAL EXTERNA 90 U 100 X 100 PERFIL LIDER $24667

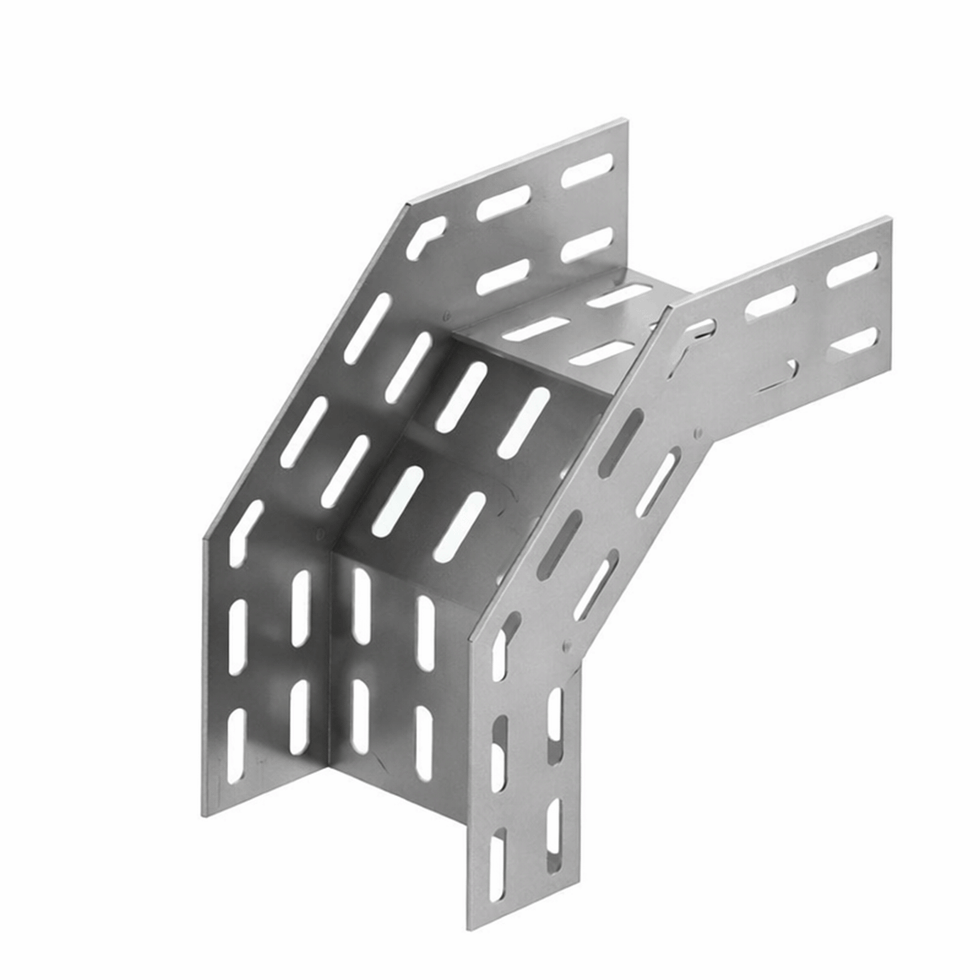

Curva Vertical Externa 90° Tipo U 100x100mm Maxtil 5237

Descrição

A Curva Vertical Externa Maxtil (Modelo 5237) é um acessório para eletrocalhas do tipo "U" (perfilado aberto) com dimensões quadradas de 100x100mm. Ela é utilizada para realizar desvios de 90 graus para o lado de fora da estrutura.

Por possuir abas altas (100mm), esta peça é ideal para projetos que demandam a passagem de cabos de maior bitola ou uma grande quantidade de circuitos, garantindo que os mesmos fiquem bem condicionados e protegidos mecanicamente. Fabricada em aço carbono com acabamento galvanizado, oferece alta durabilidade e resistência à corrosão em ambientes industriais e comerciais.

Características Técnicas

Tipo: Curva Vertical Externa 90°

Formato: Perfil em "U" (Eletrocalha)

Dimensões: 100 mm (largura/base) x 100 mm (altura/aba)

Material: Chapa de Aço Carbono

Acabamento: Galvanizado (Eletrolítico ou a Fogo)

Ângulo: 90 Graus

Referência/Modelo: 5237 / Código Auxiliar 24667

Fabricante: Maxtil

Aplicação

Infraestrutura Industrial: Ideal para descidas de teto para máquinas ou painéis elétricos que exigem muitos cabos.

Prumadas Elétricas: Transição de leitos horizontais para verticais em colunas de prédios ou galpões.

Montagem: A conexão com o trecho reto da eletrocalha deve ser feita com talas de junção e parafusos tipo lentilha (vendidos separadamente).

Dica de Instalação: Devido à altura de 100mm da aba, certifique-se de que o raio de curvatura dos cabos internos seja respeitado, evitando dobras acentuadas que possam aquecer ou danificar a isolação.

Conteúdo da Embalagem

01 Curva Vertical Externa 90° 100x100 Maxtil
