CURVA VERTICAL EXTERNA 45 U 100 X 100 PERFIL LIDER $24653

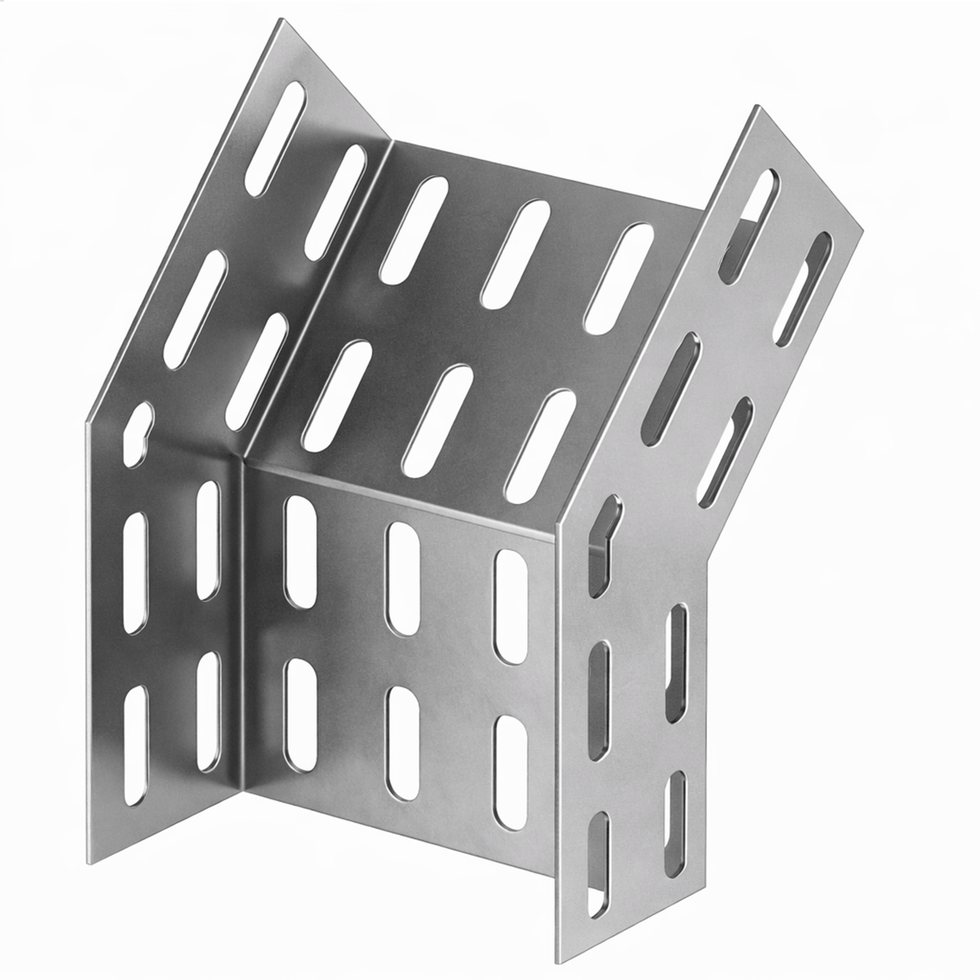

Curva Vertical Externa 45° Tipo U 100x100mm Maxtil 5244

Descrição

A Curva Vertical Externa Maxtil (Modelo 5244) é um acessório para sistemas de eletrocalhas do tipo "U" (perfilado aberto) com dimensões quadradas de 100x100mm. Ela permite que a linha de distribuição suba ou desça em um ângulo de 45°, proporcionando uma transição muito mais fluida do que as curvas de 90°.

Fabricada em chapa de aço carbono com acabamento galvanizado, esta peça oferece excelente proteção mecânica e resistência à corrosão. Por possuir abas altas (100mm), é perfeita para acomodar feixes volumosos de cabos ou condutores de maior bitola que exigem um trajeto menos angulado para evitar aquecimento ou danos à isolação.

Características Técnicas

Tipo: Curva Vertical Externa 45°

Formato: Perfil em "U" (Eletrocalha)

Dimensões: 100 mm (largura/base) x 100 mm (altura/aba)

Material: Chapa de Aço Carbono

Acabamento: Galvanizado (Eletrolítico ou a Fogo)

Ângulo: 45 Graus

Referência/Modelo: 5244 / Código Auxiliar 24653

Fabricante: Maxtil

Aplicação

Desvios Suaves: Utilizada para contornar vigas ou mudanças de nível de forro onde uma curva de 90° seria muito brusca.

Instalações Industriais: Passagem de cabos de força e controle em galpões e salas técnicas.

Montagem: A fixação nos trechos retos de 100x100mm é feita através de talas de junção e parafusos lentilha com porca serrilhada (vendidos separadamente).

Dica de Instalação: O uso de duas curvas de 45° em sequência permite criar um desvio em "S" (baioneta), muito útil para alinhar a eletrocalha a diferentes alturas de suporte de forma estética e funcional.

Conteúdo da Embalagem

01 Curva Vertical Externa 45° 100x100 Maxtil
