CURVA HORIZONTAL 90 U 400 X 100 PERFIL LIDER 65

Curva Horizontal 90° Tipo U 400x100mm Maxtil 65

Descrição

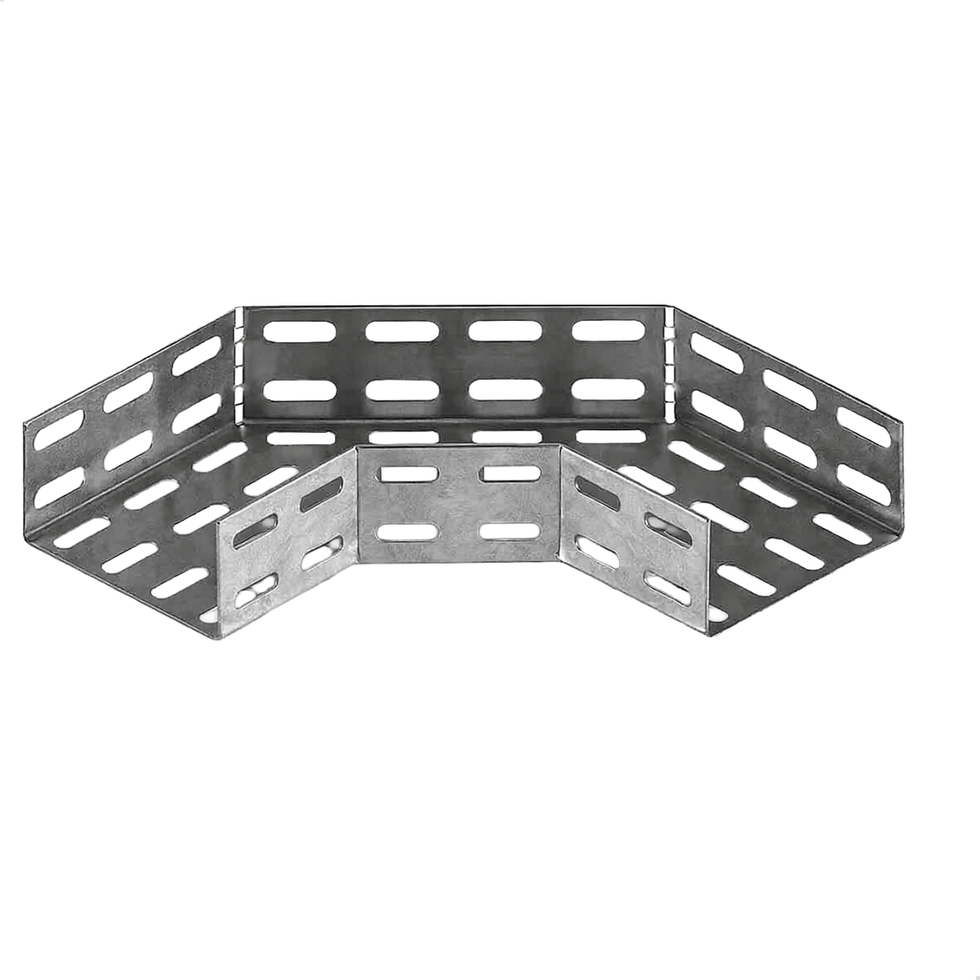

A Curva Horizontal 90° Maxtil (Modelo 5248) é um acessório de alta capacidade para sistemas de eletrocalhas do tipo "U" (perfilado aberto). Com uma base larga de 400 mm e abas laterais de 100 mm, esta peça é destinada a projetos de grande escala, como subestações, centros de dados e grandes plantas industriais, onde feixes densos de cabos de força ou bandejas de dados precisam de uma transição lateral segura.

Fabricada em chapa de aço carbono com acabamento galvanizado, a curva garante proteção mecânica superior e excelente durabilidade contra corrosão. O raio de curvatura é dimensionado para permitir que condutores de grande seção transversal (bitola) façam a curva sem sofrer estresse mecânico, preservando a integridade da isolação.

Características Técnicas

Tipo: Curva Horizontal 90°

Formato: Perfil em "U" (Eletrocalha)

Dimensões: 400 mm (largura/base) x 100 mm (altura/aba)

Material: Chapa de Aço Carbono

Acabamento: Galvanizado (Eletrolítico ou a Fogo)

Ângulo: 90 Graus

Referência/Modelo: 5248 / Código Auxiliar 65

Fabricante: Maxtil

Aplicação

Infraestrutura de Alta Densidade: Utilizada para organizar grandes prumadas e leitos de cabos em ambientes industriais.

Desvios Laterais Robustos: Permite que a linha de 400mm mude de rumo (esquerda/direita) no mesmo plano horizontal.

Montagem: Exige o uso de talas de junção reforçadas e parafusos tipo lentilha com porca serrilhada (vendidos separadamente) para garantir a rigidez da estrutura.

Dica de Engenharia: Devido à largura de 400mm, o peso dos cabos nesta curva é extremamente elevado. É obrigatório o posicionamento de suportes (mão francesa ou pendurais) em ambas as extremidades da curva para evitar o selamento (deformação) da peça e garantir a segurança da instalação.

Conteúdo da Embalagem

01 Curva Horizontal 90° 400x100 Maxtil
