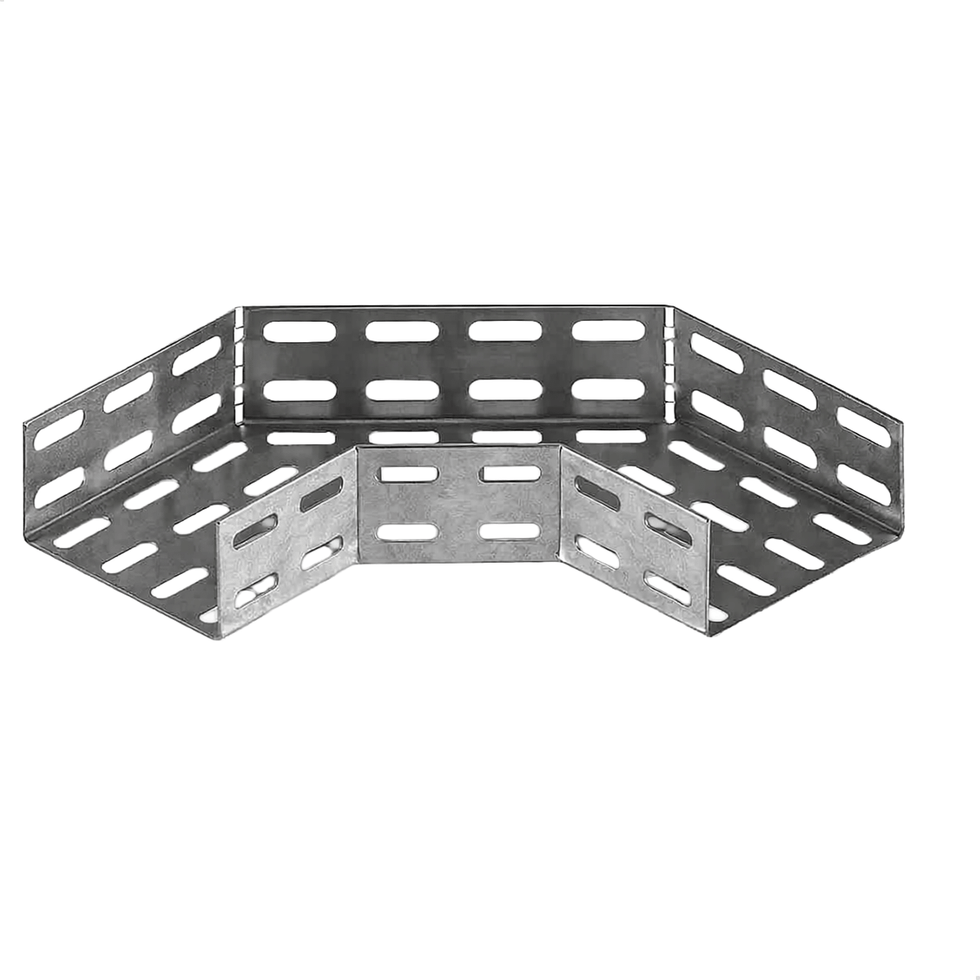

CURVA HORIZONTAL 45 U 200 X 100 PERFIL LIDER 106

Curva Horizontal 45° Tipo U 200x100mm Maxtil 106

Descrição

A Curva Horizontal 45° Maxtil (Modelo 5253) é um acessório para eletrocalhas do tipo "U" (perfilado aberto). Com uma base de 200 mm e abas de 100 mm, ela oferece um excelente volume interno para a passagem de fios e cabos de potência ou dados.

O ângulo de 45 graus é tecnicamente superior ao de 90° para a preservação dos cabos, pois permite uma curvatura muito mais natural. Isso evita o estresse mecânico na isolação e facilita a "puxada" da fiação durante a instalação, sendo essencial para cabos de rede de alta categoria ou cabos elétricos de bitola mais rígida.

Características Técnicas

Tipo: Curva Horizontal 45°

Formato: Perfil em "U" (Eletrocalha)

Dimensões: 200 mm (largura/base) x 100 mm (altura/aba)

Material: Chapa de Aço Carbono

Acabamento: Galvanizado (Eletrolítico ou a Fogo)

Ângulo: 45 Graus

Referência/Modelo: 5253 / Código Auxiliar 106

Fabricante: Maxtil

Aplicação

Infraestrutura Industrial e Comercial: Utilizada para contornar obstáculos como colunas ou vigas de forma gradual.

Sistemas de Cabeamento Estruturado: Ideal para manter a performance de cabos de dados que possuem restrições de raio de curvatura.

Montagem: A conexão com os trechos retos de 200x100mm deve ser feita com talas de junção e parafusos lentilha com porca serrilhada (vendidos separadamente).

Dica de Instalação: Se o seu projeto exigir um desvio lateral e retorno ao alinhamento original (desvio em "S"), utilize duas peças desta curva de 45° em sequência. Isso cria um trajeto muito mais fluido para os cabos do que usar curvas de 90°.

Conteúdo da Embalagem

01 Curva Horizontal 45° 200x100 Maxtil
