CALHA PERFIL U 200 X 100 X 3000 PERFIL LIDER 1543

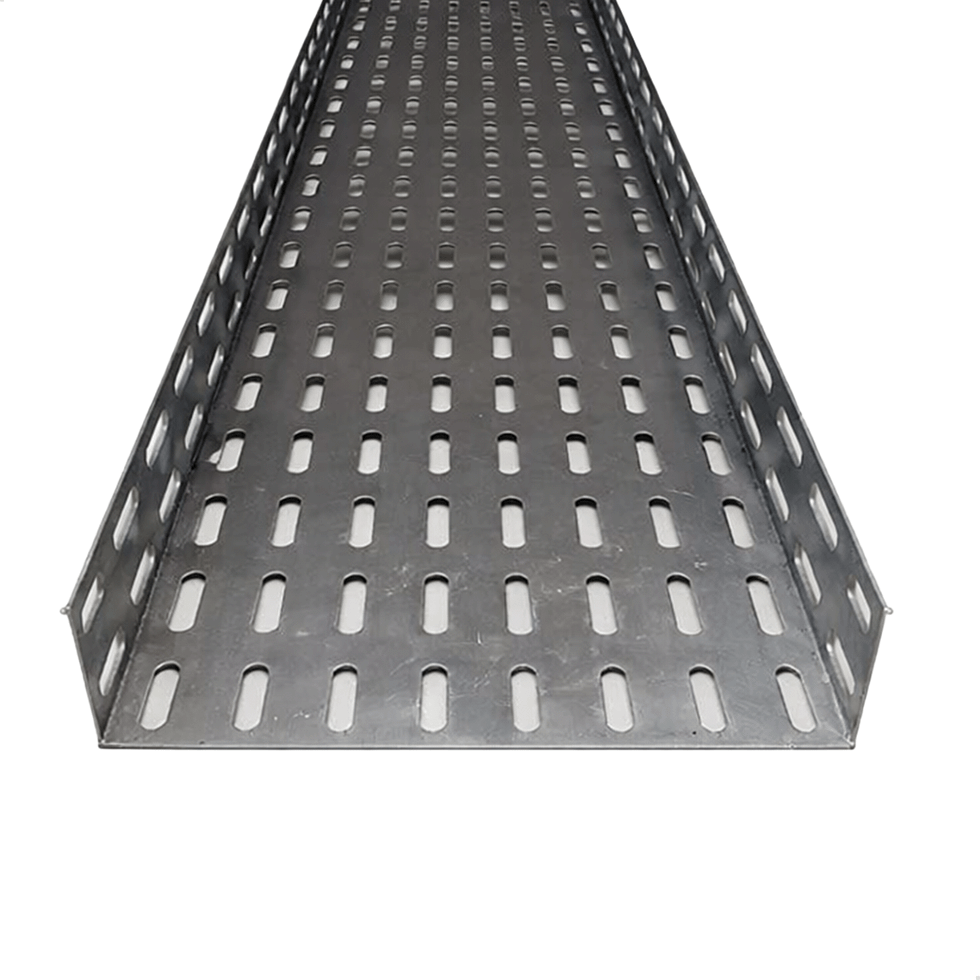

Eletrocalha Perfil U 200mm x 100mm x 3000mm (3 metros) Maxtil 1543

Descrição

A Eletrocalha Maxtil de 200x100 é um canal metálico de alta capacidade. Com 20 cm de largura e 10 cm de altura de aba, ela oferece uma área de seção transversal generosa para acomodar feixes espessos de cabos sem superaquecimento ou esmagamento.

Fabricada em aço carbono com acabamento galvanizado, esta barra de 3 metros é ideal para prumadas principais (espinha dorsal) de indústrias, shoppings e centros de distribuição, onde a robustez e a durabilidade contra corrosão são exigências críticas.

Características Técnicas

Tipo: Eletrocalha Perfil "U" (Lisa ou Perfurada)

Largura: 200 mm

Altura (Aba): 100 mm

Comprimento: 3.000 mm (3 metros)

Material: Aço Carbono

Acabamento: Galvanizado (Eletrolítico ou Pré-Galvanizado)

Referência/Modelo: 1543 / Código 5297

Fabricante: Maxtil

Aplicação

Infraestrutura Crítica: Passagem de cabos de alimentação de grande bitola (cobre ou alumínio) e bandejamento de cabos de rede em Data Centers.

Sustentação: Devido ao seu tamanho e ao peso dos cabos que comporta, deve ser instalada sobre Mãos Francesas Reforçadas ou suspensa por Suportes Trapezoidais com dupla barra roscada.

Dica de Instalação:

Dimensionamento de Suporte: Para uma calha de 200mm cheia, não utilize apenas uma barra roscada central. O ideal é o suporte tipo "trapézio" (uma barra de cada lado) para evitar que a calha tombe ou entorte.

Raio de Curvatura: Ao fazer derivações com esta calha, certifique-se de usar acessórios (curvas e tês) que respeitem o raio de curvatura dos cabos grossos que passarão por ela.

Emendas: Utilize Talas de Junção L (específicas para aba 100) e parafusos com porca serrilhada para garantir que a emenda seja tão resistente quanto o corpo da calha.

Conteúdo da Embalagem

01 Barra de Eletrocalha 200x100mm com 3 metros
