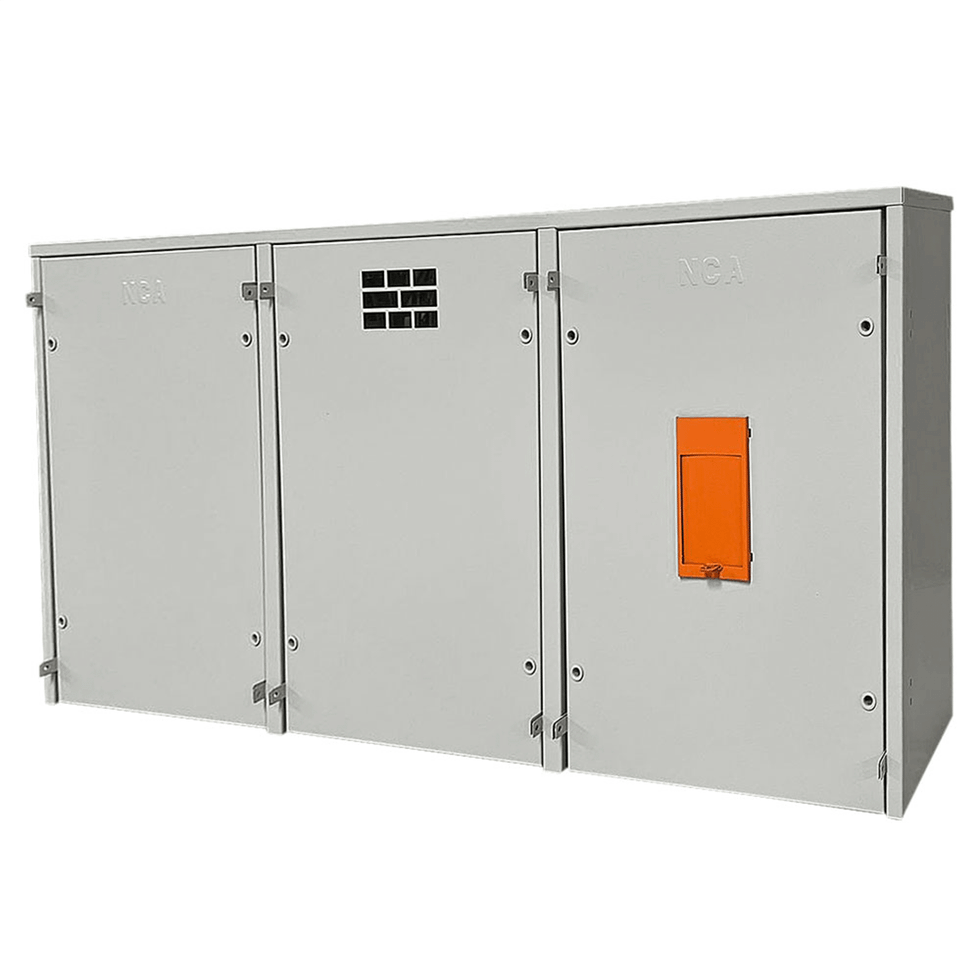

CAIXA DE MEDIÇÃO DE 75 A 150 KVA - 1500 X 700 X 200MM - BAIXA TENSÃO

Caixa de Medição para Transformador de 75 a 150 kVA - 1500x700x200mm

Descrição

A Caixa de Medição de 1500x700x200mm é projetada para instalações de baixa tensão que operam com potências elevadas (entre 75 e 150 kVA). Devido à alta corrente nesses níveis de potência, a medição não é feita de forma direta; a caixa é dimensionada para acomodar os Transformadores de Corrente (TCs), além do medidor da concessionária e os blocos de aferição.

Fabricada em chapa de aço carbono com tratamento anticorrosivo (galvanização ou pintura eletrostática a pó), ela oferece a robustez necessária para suportar o calor gerado pela carga e proteger os componentes contra intervenções externas. Possui dimensões específicas para garantir o espaço de manobra exigido pelas normas técnicas das principais concessionárias de energia.

Características Técnicas

Aplicação: Medição Indireta de Baixa Tensão (BT)

Capacidade: Projetada para sistemas de 75 kVA a 150 kVA

Dimensões: 1500 mm (Altura) x 700 mm (Largura) x 200 mm (Profundidade)

Material: Chapa de aço carbono (espessura conforme norma técnica)

Acabamento: Pintura eletrostática cinza munsell ou galvanizada

Porta: Com fecho tipo fenda ou dispositivo para cadeado/lacre da concessionária

Montagem: Sobrepor ou embutir (dependendo do projeto do centro de medição)

Referência: 6229

Aplicação

Entradas de Serviço Industriais: Onde a carga instalada exige transformadores de corrente para o faturamento de energia.

Condomínios e Edifícios: Como caixa principal de entrada antes da distribuição para as unidades.

Grandes Comércios: Supermercados, shoppings e centros de distribuição.

Dica de Instalação: A montagem dos TCs e a fiação interna devem seguir rigorosamente o diagrama unifilar aprovado pela concessionária local (Ex: Equatorial, Enel, CPFL). Certifique-se de que o barramento de cobre utilizado seja compatível com a corrente nominal do projeto.

Conteúdo da Embalagem

01 Caixa de Medição Metálica 1500 x 700 x 200 mm

Placa de montagem interna (fundo falso para fixação de componentes)

Parafusos de fechamento ou kit de dobradiças
