ACOPLAMENTO EM PAINEL PARA CALHA 150 X 50 PERFIL LIDER 295

Acoplamento em Painel para Eletrocalha 150mm x 50mm Maxtil 295

Descrição

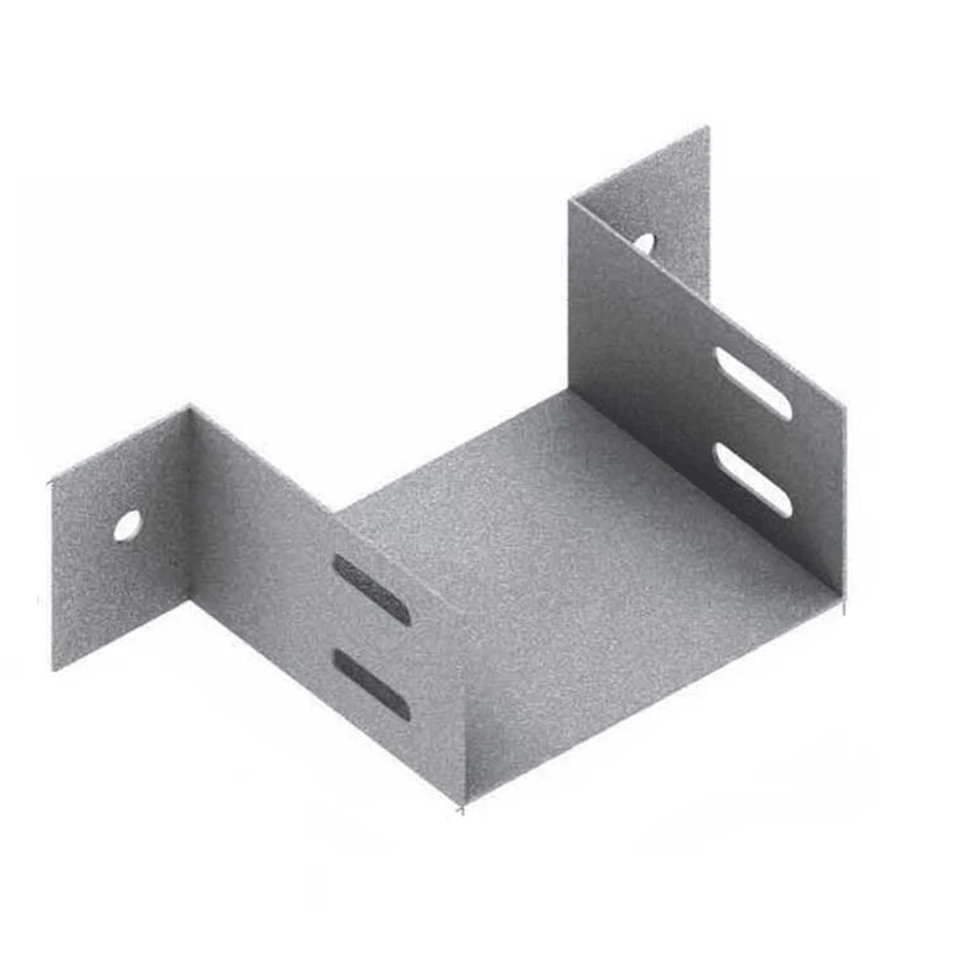

O Acoplamento em Painel (também conhecido como flange de painel) funciona como uma moldura de fixação. Ele é parafusado diretamente na carcaça do painel elétrico, permitindo que a eletrocalha de 150x50 mm seja encaixada e travada nele.

Fabricado em chapa de aço carbono com acabamento galvanizado, este acessório garante que não existam frestas na entrada dos cabos, protegendo o interior do painel contra a entrada de resíduos e garantindo a continuidade do aterramento entre a calha e a estrutura do quadro.

Características Técnicas

Tipo: Acoplamento / Flange de Painel

Largura de Encaixe: 150 mm

Altura de Encaixe (Aba): 50 mm

Material: Aço Carbono

Acabamento: Galvanizado (Eletrolítico ou Pré-Galvanizado)

Referência/Modelo: 295 / Código 5346

Fabricante: Maxtil

Aplicação

Entrada/Saída de Painéis: Utilizado para conectar a "espinha dorsal" da fiação aos quadros de distribuição ou centros de controle de motores (CCM).

Fixação Estrutural: Serve como suporte de extremidade, evitando que a eletrocalha fique "solta" ou apenas encostada no painel.

Dica de Instalação:

Recorte no Painel: Faça o recorte no painel ligeiramente maior que 150x50 mm para permitir a passagem dos cabos, mas use o acoplamento como gabarito para os furos de fixação.

Vedação: Se o painel estiver em ambiente com poeira ou umidade, recomenda-se aplicar uma fita de vedação ou silicone entre a flange do acoplamento e a chapa do painel antes de parafusar.

Fixação da Calha: A eletrocalha deve ser inserida no bocal do acoplamento e fixada lateralmente com parafusos autoatarrachantes ou parafuso/porca de 1/4".

Conteúdo da Embalagem

01 Unidade de Acoplamento em Painel 150x50
